• 光ファイバジャイロにより検出した角速度から計算した方位角と管推進距離から掘削機の位置を推定する装置です。
• 本装置は掘削機の先導管とは別に用意した本装置取付済みの専用管を搭載する方法と、
• 掘削機内に直接設置する方法の２種の取付方法があります。現在までに１５０件以上の施工実績があります。

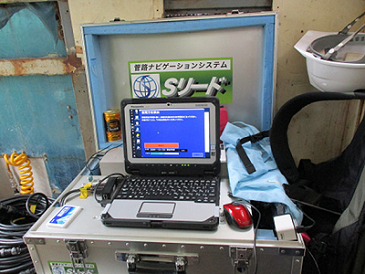

• Sリードは、（公財）鉄道総合技術研究所と（株）ジェイアール総研情報システムが鉄道車両計測技術を応用して開発した新しい地中での位置計測システムです。

• ・光ファイバジャイロにより検出した角速度から方位を計算します。

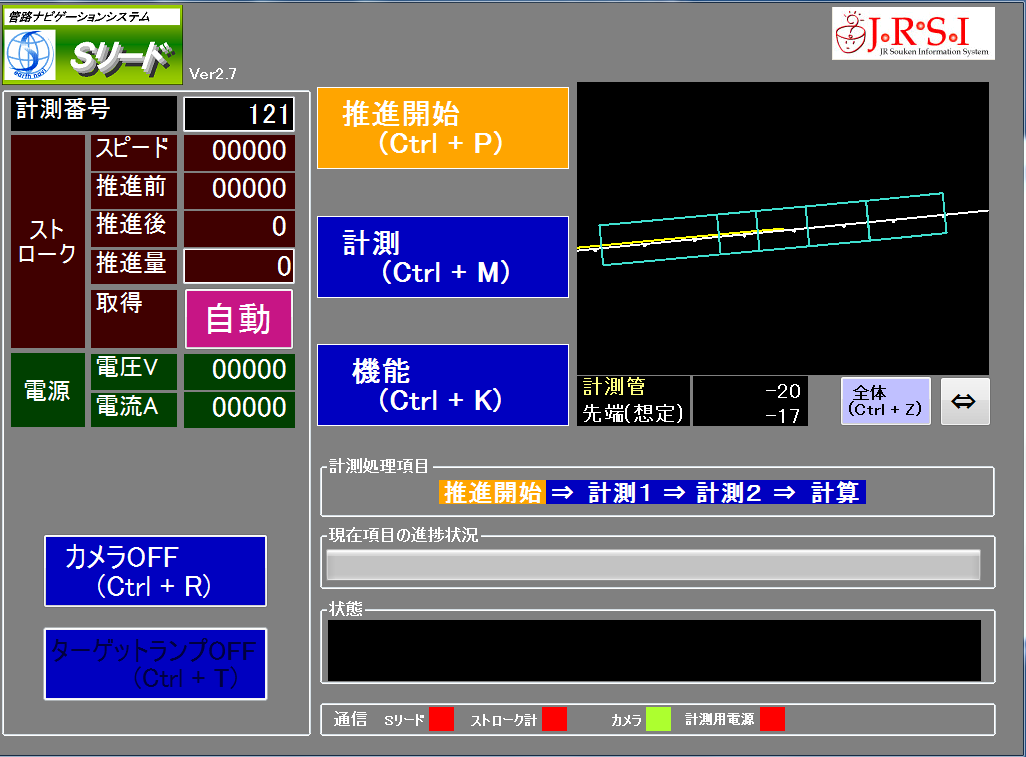

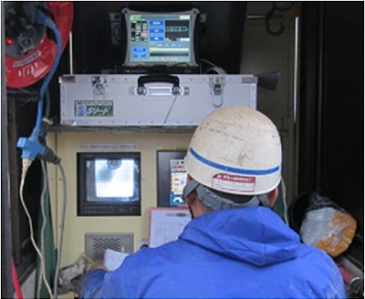

• ・掘削オペレータの意見やアドバイスを参考にした、計画線と対比した分かりやすい計測結果表示方法を採用しています。

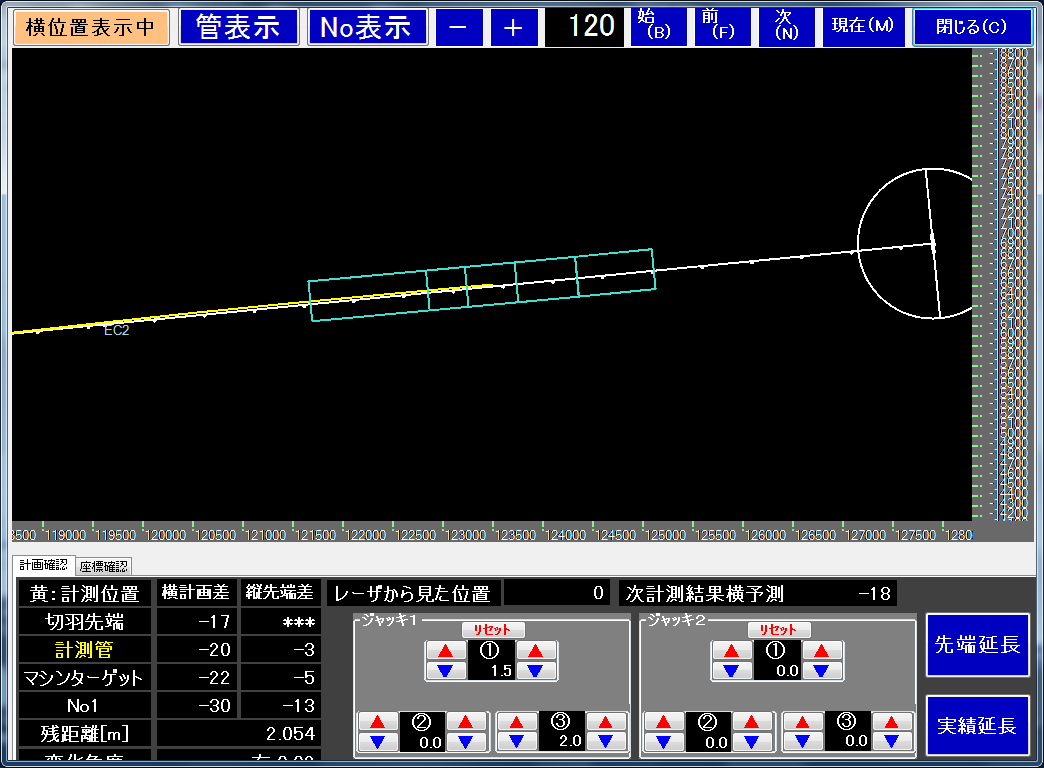

• ・掘削機の進路予測や操舵のシミュレーション機能など、若年世代に受け入れられやすいゲーム感覚要素が搭載されています。
• ・過去の施工実績から統計的に分析した結果から、推進施工における掘削機の横滑りを推定して補正する機能が搭載されています。
• ・計測結果をタブレットやスマートフォンなどのWeb画面上で確認することができる「モニタリングサービス」もご用意しております。

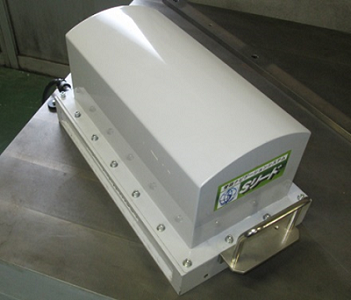

Sリードは掘進機の施工方式および管径に合わせて製作します。掘進機の構造によりレーザターゲットの前方に装着するものと後方に装着するものの2種類があります。
分離型はレーザ光を通過させるため分割型になっています。

• 一体型は適用管径 φ 250 から製作可能です。（外形寸法 240 w × 220 H × 430 L）
• 分離型は適用管径 φ 400 から製作可能です。（外形寸法 440 w × 225 H × 320 L）

• Sリードの諸元についてはこちら（PDF）をご覧ください。
